Dane techniczne

    Stropy TERIVA są żelbetowymi stopami gęsto żebrowymi belkowo-pustakowymi (rys. 1). Stropy te składają się z kratownicowych belek stropowych, pustaków betonowych i betonu układanego na budowie klasy nie niższej niż B15.
    Odmianą stropów TERIVA są stropy TERIVA-KJ. Parametry techniczne stropów TERIVA-KJ są takie same jak stropów TERIVA. Różnice dotyczą jedynie kratownic stalowych do wykonania belek stropowych. W kratownicowych belkach stropowych TERIVA-KJ są stosowane kratownice KJ według rysunku 6 b, w których całkowite zbrojenie potrzebne do przeniesienia przęsłowych momentów zginających się w kratownicy, w postaci dwóch prętów podłużnych o długości równej długości kratownicy i w zależności od potrzeby jednego lub dwóch prętów dogrzanych o długości mniejszej od długości kratownicy, dostosowanej do przebiegu momentów zginających w stropie.
    Jeżeli w dalszej części opracowania będzie mowa o stropach TERIVA, należy przyjmować, że dotyczy to również stropów TERIVE-KJ. Informacje dotyczące stropów TERIVA NOVA/KJ znajdują się w Załączniku.

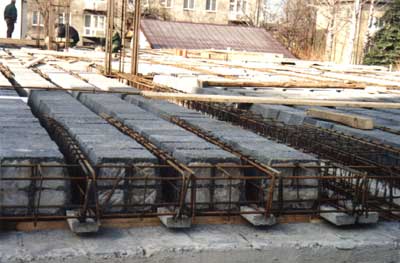

Strop Teriva 1

Strop Teriva 2

Różnią się stropy:

strop TERIVA-I przeznaczony dla budownictwa mieszkaniowego, wysokość stropu 0,24 m, rozpiętość do 6,0 m, obciążenie użytkowe 1,5 kN/m2;
strop TERIVA NOVA/KJ przeznaczony dla budownictwa mieszkaniowego, wysokość stropu 0,24 m, rozpiętość 7,2 m, obciążenie użytkowe 1,5 kN/m2 (powyżej rozpiętości 6 m wykonywany jako częściowo zamocowany na podporach);
strop TERIVA-II przeznaczony dla budownictwa ogólnego, wysokość stropu 0,34 m, rozpiętość do 7,8 m, obciążenie użytkowe 3,0 kN/m2;
strop TERIVA III przeznaczony dla budownictwa ogólnego, wysokość stropu 0,34 m, rozpiętość do 7,2 m, obciążenie użytkowe 5,0 kN/m2;

Parametry techniczne stropów TERIVA podano w tabeli 1.

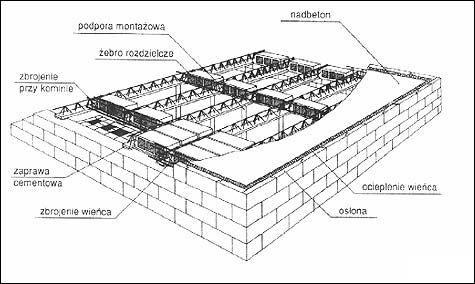

Ogólny widok

Tabela 1: Parametry techniczne stropów TERIVA

Rodzaj stropu	Rozpiętość [m]	Wysokość konstrukcyjna [m]	Rozstaw belek [m]	Grubość nadbetonu [m]	* Zużycie betonu układanego na budowie [m³/m²]	Zużycie stali [kg/m²]	Zużycie pustaków [szt/m²]	Zużycie belek [m/m²]	Masa 1 m² stropu [kg]
TERIVA-I	2,4 - 6,0	0,24	0,60	0,03	0,0465	3,03 - 5,32	6,7	1,67	268
TERIVA-I bis	2,4 - 7,2	0,265	0,45	0,03	0,075	4,03 - 11,19	9,2	2,22	357
TERIVA-II	2,4 - 7,8	0,34	0,45	0,04	0,097	4,03 - 13,34	9,2	2,22	400
TERIVA-III	2,4 - 7,2	0,34	0,45	0,04	0,097	4,03 - 11,88	9,2	2,22	400
